Os acoplamentos industriais são essenciais para a transmissão de potência confiável.
Eles conectam eixos rotativos, garantindo transferência eficiente de torque, compensação de desalinhamentos e absorção de vibrações.
Escolher o acoplamento errado pode causar problemas sérios na operação, como:
- Vibração excessiva,
- Sobrecarga em rolamentos,
- Desgaste prematuro de componentes,
- Quebras de eixo,
- Paradas não programadas.
Entender tipos, aplicações e critérios técnicos é crucial para manter a confiabilidade e evitar custos inesperados.
A seguir, detalhamos as categorias disponíveis no catálogo da Rolatel e quando cada uma deve ser aplicada.

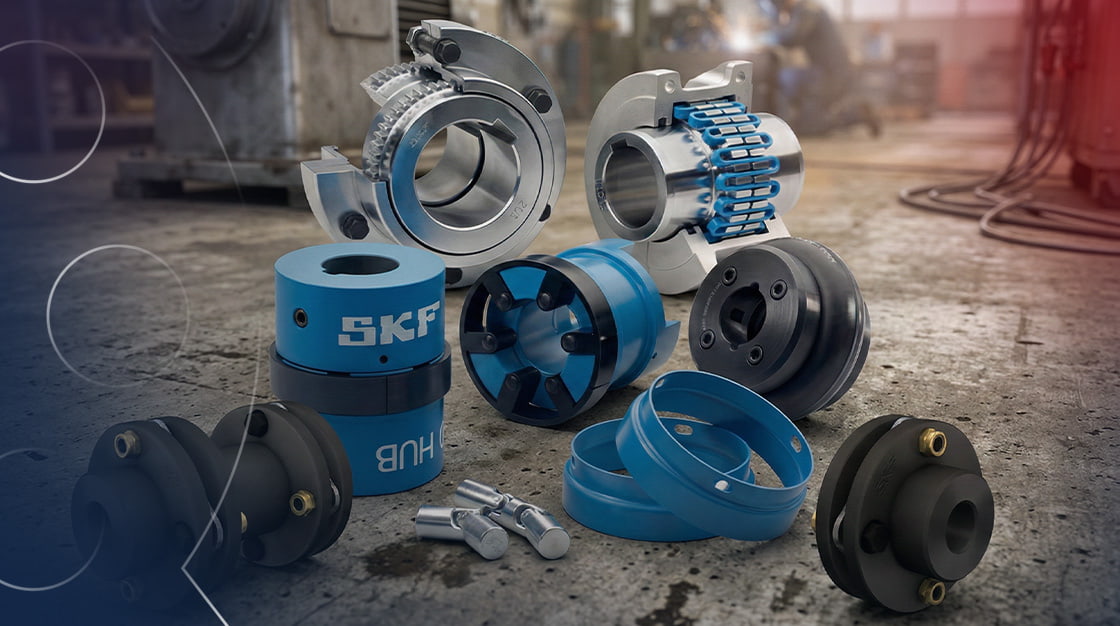

Tipos de acoplamentos industriais
Existem diferentes categorias de acoplamentos industriais, cada uma atende demandas específicas de torque, desalinhamento, ambiente e regime de trabalho.
Acoplamentos de garra
Os acoplamentos de garra são amplamente utilizados em aplicações que exigem absorção de vibração e compensação de desalinhamentos moderados.
| Categoria | Informação |
| Aplicação principal | Motores elétricos e sistemas de baixo-médio torque |
| Ambiente típico | Processamento industrial e automação |
| Elemento de transmissão | Elastomérico |
| Capacidade de absorção | Alta absorção de vibração de choque |
| Dificuldade de manutenção | Baixa |
| Benefício | Suavidade operacional e proteção de rolamentos |
São indicados quando o sistema exige suavidade operacional e proteção adicional para rolamentos e mancais.
Acoplamentos de engrenagem
Projetados para aplicações de alta carga e torque elevado, os acoplamentos de engrenagem possuem estrutura robusta com engrenagens internas que garantem transmissão eficiente mesmo em ambientes severos.
| Categoria | Informação |
| Aplicação principal | Prensas industriais e sistemas de transporte pesado |
| Segmentos industriais | Mineração, cimento e siderurgia |
| Capacidade de torque | Alta capacidade para cargas elevadas e picos de esforço |
| Resistência mecânica | Excelente desempenho sob impacto e cargas variáveis |
| Requisito operacional | Necessidade de lubrificação para maior vida útil |
| Nível de criticidade | Para aplicações críticas e equipamentos de grande porte |
| Benefício | Alta resistência a impactos e confiabilidade |
Em operações pesadas, a especificação correta evita falhas catastróficas e paradas de alto custo.
Acoplamentos de pino
Os acoplamentos de pino utilizam pinos elásticos para transmitir torque e absorver vibrações, oferecendo uma solução robusta e de fácil manutenção.
| Categoria | Informação |
| Aplicação principal | Sistemas de ventilação industrial e compressores |
| Faixa de torque | Indicado para aplicações de médio e alto torque |
| Transmissão | Pinos elásticos com capacidade de absorção de vibração |
| Flexibilidade | Boa compensação de desalinhamentos moderados |
| Manutenção | Substituição simples dos componentes e fácil manutenção |
| Benefício | Equilíbrio entre resistência mecânica e alinhamento |
Esse tipo de acoplamento é recomendado quando é necessário equilibrar resistência mecânica e flexibilidade de alinhamento.
Contra-recuos
Os contra-recuos têm função específica: impedir o movimento reverso do eixo.
| Categoria | Informação |
| Aplicação principal | Transportadores inclinados e elevadores industriais |
| Tipo de movimento | Sistemas de movimentação vertical ou com inclinação |
| Função operacional | Impedir o movimento reverso do eixo rotativo |
| Risco evitado | Retrocesso em caso de falha ou parada do acionamento |
| Impacto na carga | Previne danos ao material transportado |
| Segurança | Reduz riscos operacionais e acidentes |
| Proteção estrutural | Evita sobrecarga: eixos, redutores e estruturas de suporte |
| Nível de criticidade | Essencial em sistemas de controle direcional obrigatório |
O contra-recuo atua como elemento de segurança, protegendo o sistema contra falhas graves.
Elementos elásticos
Os elementos elásticos são componentes fundamentais para absorver vibrações e choques repentinos.
| Categoria | Informação |
| Função principal | Proteger o sistema contra choques e vibrações |
| Impacto na durabilidade | Aumenta a vida útil do acoplamento e dos componentes |
| Proteção mecânica | Reduz carga dinâmica aos rolamentos e mancais |
| Aplicação principal | Bombas e geradores |
| Uso recomendado | Sistemas de transmissão exigem flexibilidade adicional |
| Benefício | Minimiza desgaste e melhora a estabilidade do conjunto |
A escolha correta do material do elemento elástico deve considerar temperatura, carga e ambiente.
Graxa KSG 14OZ Kop-Flex para acoplamentos
O tipo de graxa KSG Standard Coupling Grease e a KHP High Performance Coupling Grease são formuladas especificamente para aplicações em acoplamentos.
| Categoria | Informação |
| Aplicação principal | Lubrificação de acoplamentos |
| Formulação | Espessante de polietileno |
| Diferencial técnico | Evita separação centrífuga do óleo em altas rotações |
| Desempenho comparativo | Superior às graxas convencionais à base de lítio |
| Impacto na confiabilidade | Reduz desgaste interno e prolonga a vida útil |
A lubrificação inadequada é uma das principais causas de falhas prematuras em acoplamentos de alta rotação.
Acoplamentos de precisão
Os acoplamentos de precisão são projetados para aplicações de baixo torque e alta exigência de alinhamento.
| Categoria | Informação |
| Aplicação principal | Máquinas CNC e equipamentos de medição |
| Ambiente típico | Sistemas que exigem controle dimensional rigoroso |
| Nível de desalinhamento | Baixo, requer alinhamento altamente controlado |
| Estabilidade operacional | Alta estabilidade torcional |
| Qualidade de transmissão | Transmissão precisa e sem folga significativa |
Em aplicações de precisão, pequenas variações podem comprometer todo o processo produtivo.
Acoplamentos de grades
Reconhecidos pela resistência e capacidade de absorção de impacto, os acoplamentos de grades são indicados para aplicações pesadas com cargas variáveis.
| Categoria | Informação |
| Aplicação principal | Transportadores industriais e manuseio de materiais |
| Tipo de carga | Equipamentos sujeitos a choque e variação de carga |
| Absorção de impacto | Excelente, reduz sobrecarga em eixos e rolamentos |
| Durabilidade | Alta resistência mecânica e longa vida útil |
| Estabilidade operacional | Desempenho consistente mesmo sob carga variável |
| Benefício | Protege o sistema e minimiza falhas |
São ideais para ambientes onde a robustez é requisito básico.
Acoplamentos elásticos e flexíveis
Projetados para compensar desalinhamentos leves e absorver vibrações, esses acoplamentos proporcionam operação suave e confiável.
| Categoria | Informação |
| Função principal | Compensar desalinhamentos leves e absorver vibrações |
| Aplicação principal | Bombas e compressores |
| Regime operacional | Equipamentos que exigem operação contínua e suave |
| Impacto mecânico | Reduz choques e vibração aos eixos e rolamentos |
| Benefício | Prolonga a vida útil dos componentes conectados |
São indicados quando a prioridade é reduzir impacto mecânico e prolongar a vida útil dos componentes conectados.
Limitadores de torque
Os limitadores de torque protegem o sistema contra sobrecarga mecânica, interrompendo a transmissão quando o torque excede o limite predefinido.
| Categoria | Informação |
| Aplicação principal | Sistemas de corte, equipamentos de manufatura e máquinas de alta performance |
| Função operacional | Interromper a transmissão de torque quando excedido o limite predefinido |
| Benefício | Prevenção de danos em eixos, acoplamentos e estruturas de suporte |
| Durabilidade | Aumenta a vida útil do equipamento ao evitar sobrecargas |
| Manutenção | Reduz necessidade de paradas corretivas e manutenção emergencial |
São dispositivos estratégicos para proteção de ativos críticos.
Tabela comparativa entre os tipos de acoplamentos industriais
Para facilitar a escolha do acoplamento ideal, veja abaixo um resumo rápido das aplicações e principais destaques de cada tipo.
| Tipo de acoplamento | Aplicação típica | Destaques |
| Garra | Motores elétricos e automação | Suavidade operacional e proteção de rolamentos |
| Engrenagem | Prensas e transportadores pesados | Alta resistência a impactos e aplicações críticas |
| Pino | Ventilação e compressores | Equilíbrio entre resistência e flexibilidade |
| Contra-recuo | Transportadores inclinados e elevadores | Proteção contra retrocesso e segurança |
| Elementos elásticos | Bombas e geradores | Absorve choques e protege o sistema |
| Precisão | CNC e medição | Transmissão milimétrica e alta estabilidade |
| Grade | Transportadores e manuseio de materiais | Durabilidade e desempenho estável |
| Elásticos/Flexíveis | Bombas e compressores | Reduz impacto mecânico e prolonga vida útil |
| Limitadores de torque | Sistemas de corte e manufatura | Proteção contra sobrecarga e evita paradas |
Essa visão resumida ajuda a identificar rapidamente qual acoplamento atende melhor às necessidades da sua operação, garantindo desempenho, proteção e confiabilidade.
Critérios técnicos para escolher acoplamentos industriais
Antes da compra, é fundamental avaliar:
- Torque nominal e torque de pico,
- Tipo de carga (contínua, choque, reversão),
- Desalinhamento esperado,
- Rotação (RPM),
- Ambiente operacional,
- Necessidade de absorção de vibração,
- Frequência de manutenção.
Uma análise incompleta pode comprometer todo o conjunto mecânico.
Por que a escolha correta impacta diretamente a operação?
Um acoplamento mal especificado pode gerar:
- Vibração excessiva,
- Aquecimento,
- Desgaste prematuro de rolamentos,
- Falhas em eixos,
- Paradas não programadas.
Já uma especificação técnica adequada contribui para:
- Confiabilidade,
- Redução de manutenção corretiva,
- Maior vida útil do sistema,
- Melhor previsibilidade operacional.
Trabalhar com fabricantes reconhecidos globalmente, como a SKF, garante padrão técnico elevado, qualidade de materiais e suporte de engenharia.
Acoplamentos industriais são componentes estratégicos!
Os acoplamentos industriais são muito mais do que elementos de conexão entre eixos. Eles são componentes estratégicos para a estabilidade e eficiência da transmissão de potência.
Conhecer os tipos disponíveis, suas aplicações e critérios de escolha permite decisões mais assertivas, reduz riscos e melhora o desempenho da planta industrial.
Para conhecer em detalhes todas as soluções disponíveis, acesse a página completa de acoplamentos industriais.
